經常使用AutoCAD應該知道想要將制作好的圖形轉成word或者是excel的話并不是那么容易，但有時候沒辦法必須要轉，怎么辦呢?如何把AutoCAD圖像轉換成word excel?小編嘗試了好幾個方法，最終一下面的教程為實例，將AutoCAD圖像轉換成word excel，有需要的朋友請跟隨小編一起來看看如何把AutoCAD圖像轉換成word excel，讓你今后工作不再煩惱轉換問題。

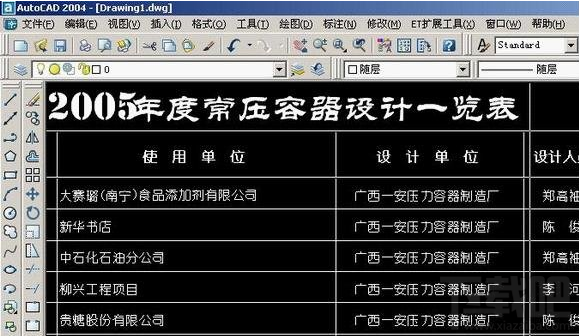

一、CAD圖形或表格復制到WORD、EXCEL的步驟

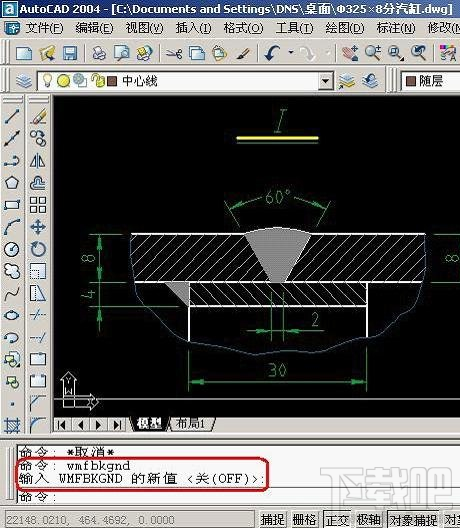

1、更改CAD系統變量WMFBKGND值為OFF，使CAD背景為透明，如果想讓復制的圖形是黑白的，可以在圖層管理器里面把圖層顏色改為白色(7號);

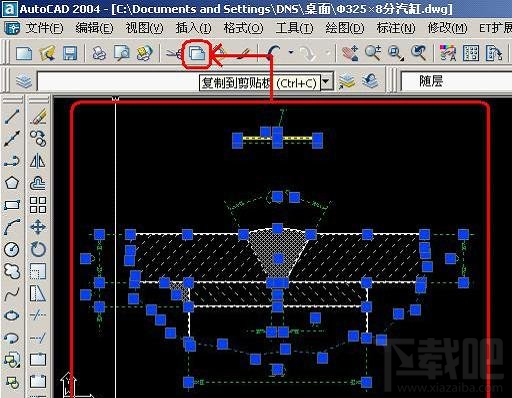

2、選擇需要復制的圖形，用“復制”工具進行復制;

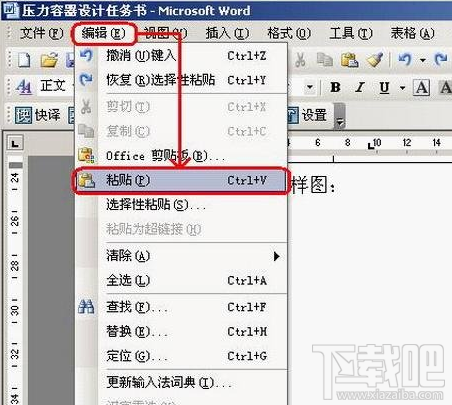

3、切換到WORD或EXCEL，激活需要粘貼的區域，然后選擇“編輯”—“粘貼”;

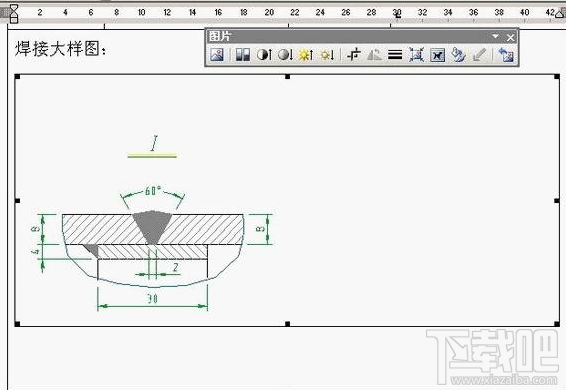

4、粘貼最初的效果如下圖;

5、利用“圖片裁剪”把圖形空白區域剪掉，然后用拖對角的方法把圖形縮放到合適的大小;

6、裁剪和縮放后的效果如下圖;

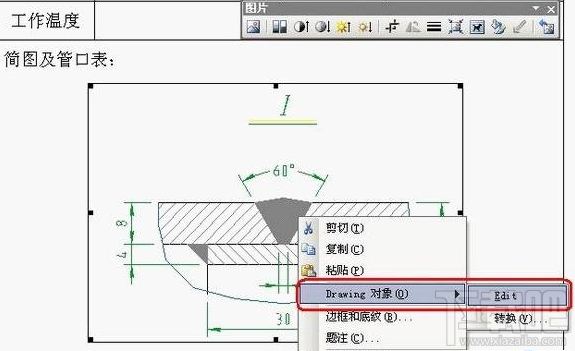

7、如圖形需要修改，可按下圖的方法回到CAD進行修改即可;

復制到EXCEL的方法也同上。

二、WORD、EXCEL圖形或表格復制到CAD的步驟

PS:從AutoCAD圖像轉換成word excel到現在應該學的有點味道了，那么有朋友會想如何將excel表格導入AutoCAD呢？

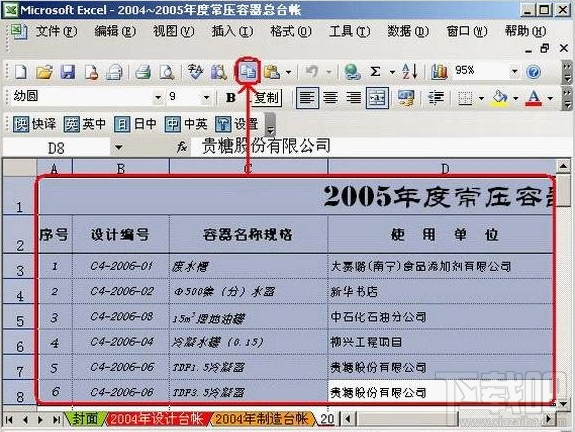

1、選擇需要復制的圖形或表格，用“復制”工具進行復制;

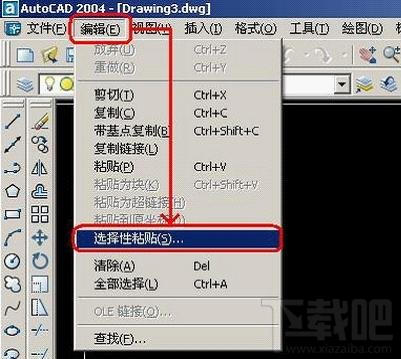

2、切換到CAD程序，然后選擇“編輯”—“選擇性粘貼”;

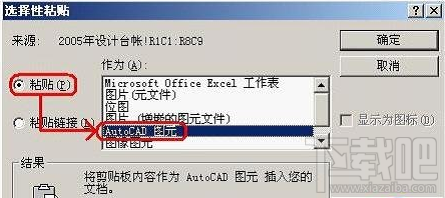

3、選擇粘貼為“AutoCAD圖元”，這樣做的目的是粘貼后可以在CAD里編輯;

4、選擇粘貼插入點，粘貼后效果如下圖;

5、粘貼后的線條或文字可以在CAD直接編輯，如下圖;

AutoCAD到Office補充幾點：

CAD圖粘貼到Word、Excel、powerpoint、Publisher都可以用這個方法。

1、線條寬度——建議采用多段線設定線條寬度，因為線寬粘貼后寬度只有寬窄兩種，不美觀;

2、比例問題——如果有可能，盡量采用1:1繪制，這里的1:1是打印比例，也就是需要打印為10mm的，就繪制成10個圖形單位，這樣既可以控制出圖比例，又可以控制線條寬度;

3、背景顏色——2002可以在布局空間(一般布局空間的背景是白色)復制，2004、2005、2006直接復制就行了，無需修改背景顏色。
