下面給大家分享的是solidworks拉伸倒圓角畫圖的實例講解，主要是用拉伸凸臺/基體、倒圓角處理。步驟如下：

尺寸效果圖：

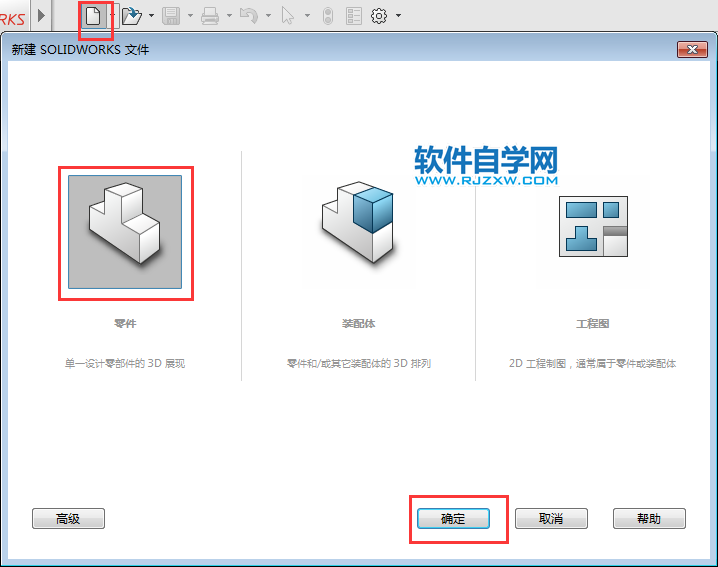

1、打開solidworks2016軟件，新建零件，點擊確定。

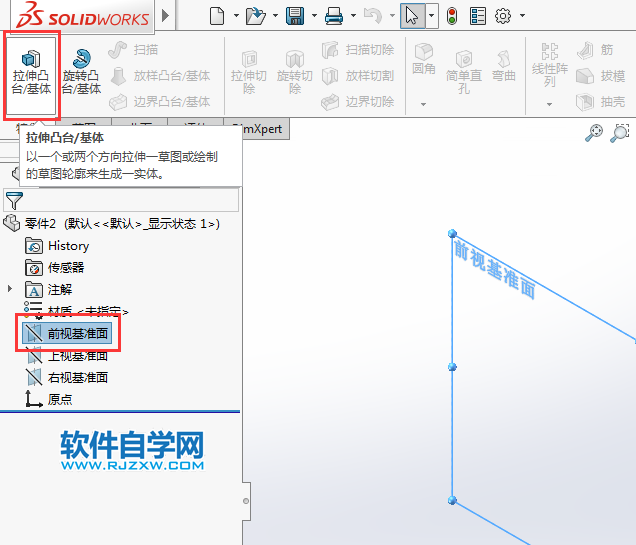

2、點擊前視基準面，點擊拉伸凸臺/基體。效果如下：

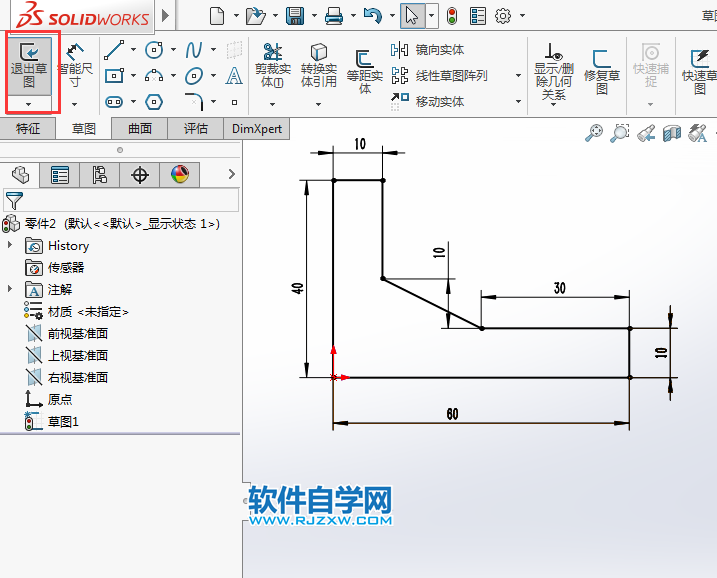

3、然后繪制下面的草圖出來，效果如下：

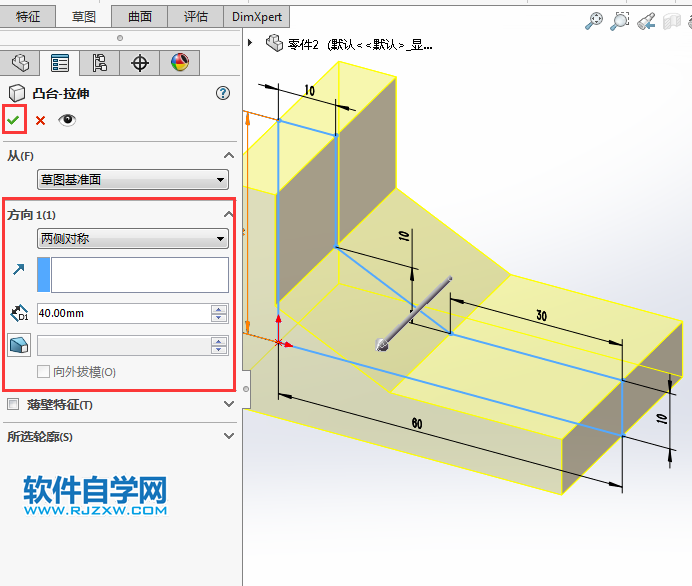

4、退出草圖后，設置兩側對稱，設置40mm.打勾完成。效果如下：

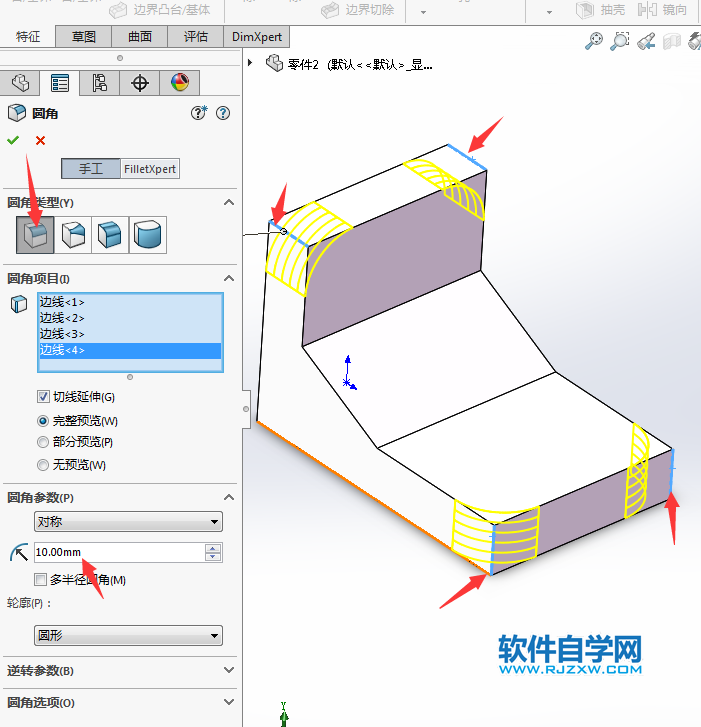

5、點擊倒圓角工具，繪實例進行倒圓角設置，半徑R10MM，效果如下：

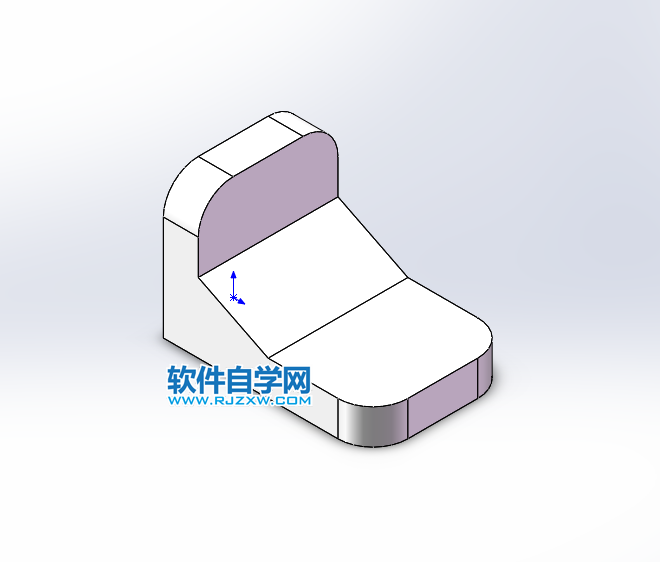

6、這樣圓角就倒好了。效果如下：

以上介紹的是solidworks拉伸倒圓角畫圖的方法與步驟，希望能幫助到大家，請繼續(xù)關注好吧啦網。
