目錄Tomcat請求處理流程與源碼淺析一丶Connector二丶NioEndpoint 初始化ServerSocketChannel三丶NioEndpoint 啟動Poller和Acceptor線程四丶Acceptor接收請求1.endpoint.countUpOrAwaitConnection()限制連接數2.NioEndpoint#serverSocketAccept 接收Socket連接3.NioEndpoint#setSocketOptions將SocketChannel注冊到Poller五丶Poller處理事件1.events方法查看事件隊列是否具備事件2.Poller 使用Selector進行select3.Poller 處理就緒IO六丶CoyoteAdapter處理請求1.使用Mapper找到請求對應的Host，Context，Wrapper2.Pipeline執行3.FilterChain執行Tomcat請求處理流程與源碼淺析

一丶Connector

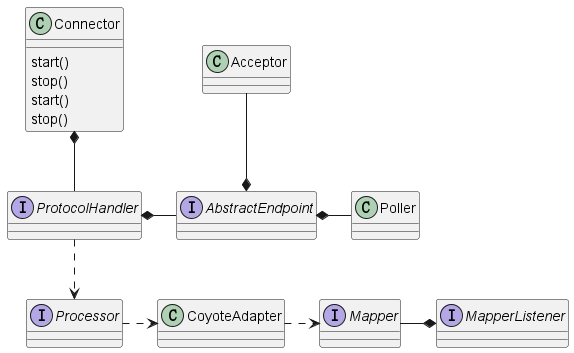

在tomcat中，Connector負責開啟socket并且監聽客戶端請求，返回響應數據。

其中：

Endpoint：tomcat中沒有這個接口，只有AbstractEndpoint,它負責啟動線程來監聽服務器端口，并且在接受到數據后交給Processor處理Processor：Processor讀取到客戶端請求后按照請求地址映射到具體的容器進行處理，這個過程請求映射，Processor實現請求映射依賴于Mapper對象，在容器發生注冊和注銷的時候，MapperListener會監聽到對應的事件，從而來變更Mapper中維護的請求映射信息。ProtocolHandler：協議處理器，針對不同的IO方式（NIO，BIO等）和不同的協議（Http，AJP）具備不同的實現，ProtocolHandler包含一個Endpoint來開啟端口監聽，并且包含一個Processor用于按照協議讀取數據并將請求交給容器處理。Acceptor：Acceptor實現了Runnable接口，可以作為一個線程啟動，使用Socket API監聽指定端口，用于接收用戶請求。Poller：主要用于監測注冊在原始 scoket 上的事件是否發生，Acceptor接受到請求后，會注冊到Poller的隊列中。二丶NioEndpoint 初始化ServerSocketChannel

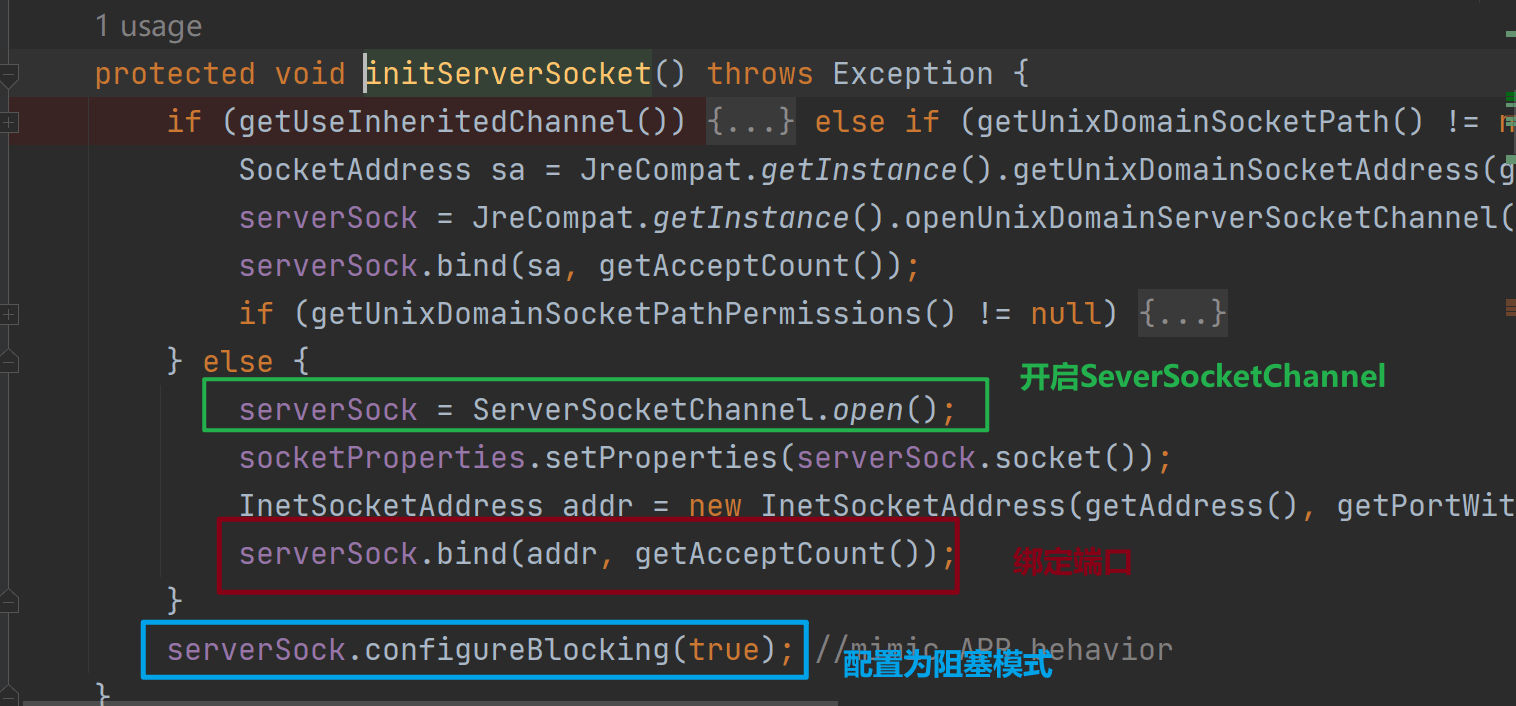

springboot內嵌tomcat，一般默認使用NioEndpoint，在NioEndpoint#start方法中，會觸發NioEndpoint#bind

三丶NioEndpoint 啟動Poller和Acceptor線程

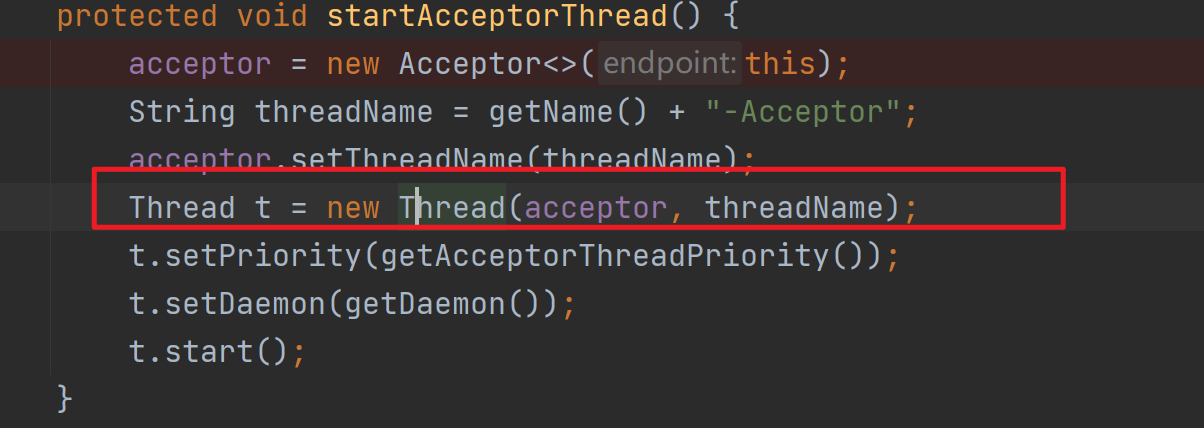

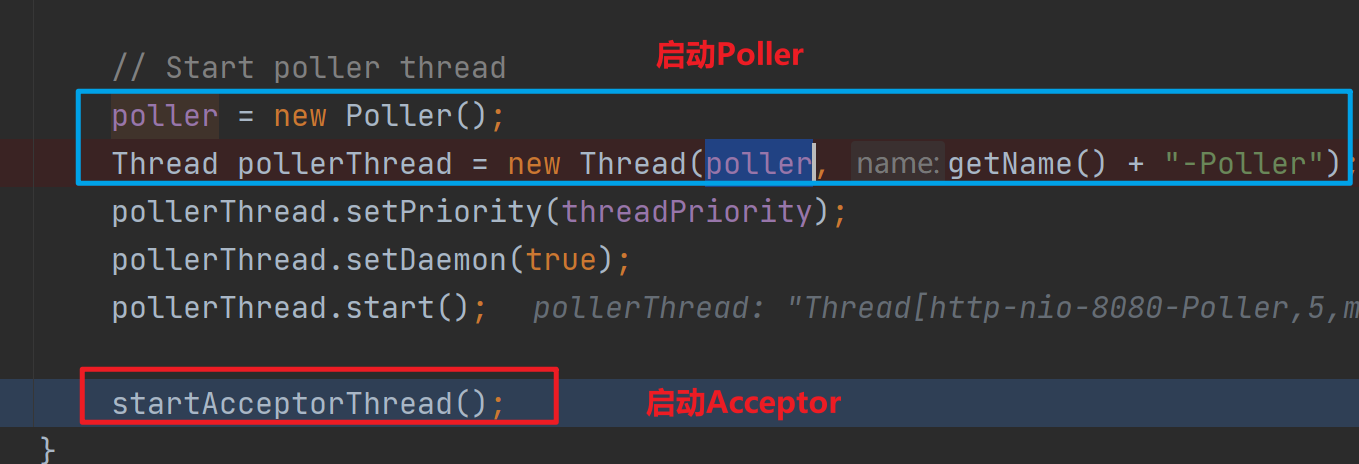

NioEndpoint#start方法最后會觸發Poller線程和Acceptor線程的啟動

可以看到NioEndpoint內部的Poller，和Acceptor都是單獨使用一個守護線程來運行。

四丶Acceptor接收請求

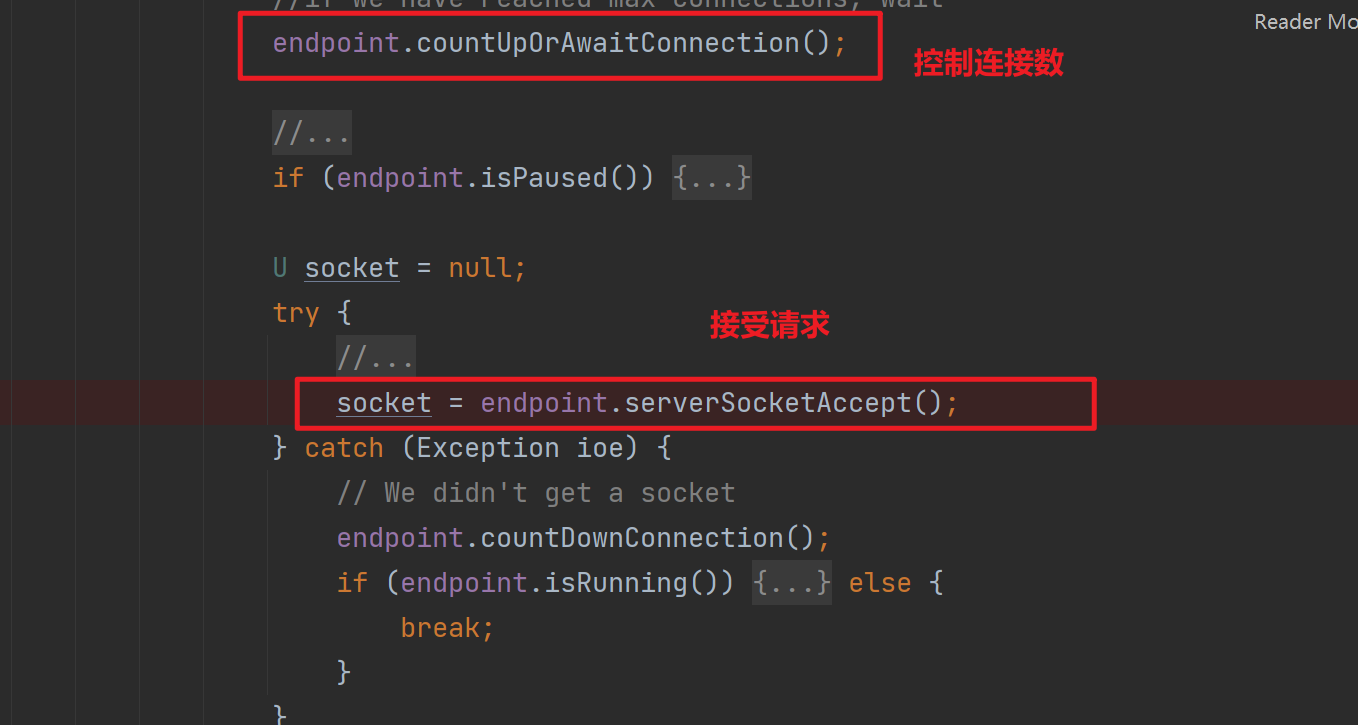

1.endpoint.countUpOrAwaitConnection()限制連接數

其內部使用LimitLatch#countUpOrAwait方法限制連接數，如果連接數達到了上限，那將掛起當前線程，也就是掛起Acceptor線程，從而導致無法有更多的請求連接上來，最大連接數默認為8*1024。

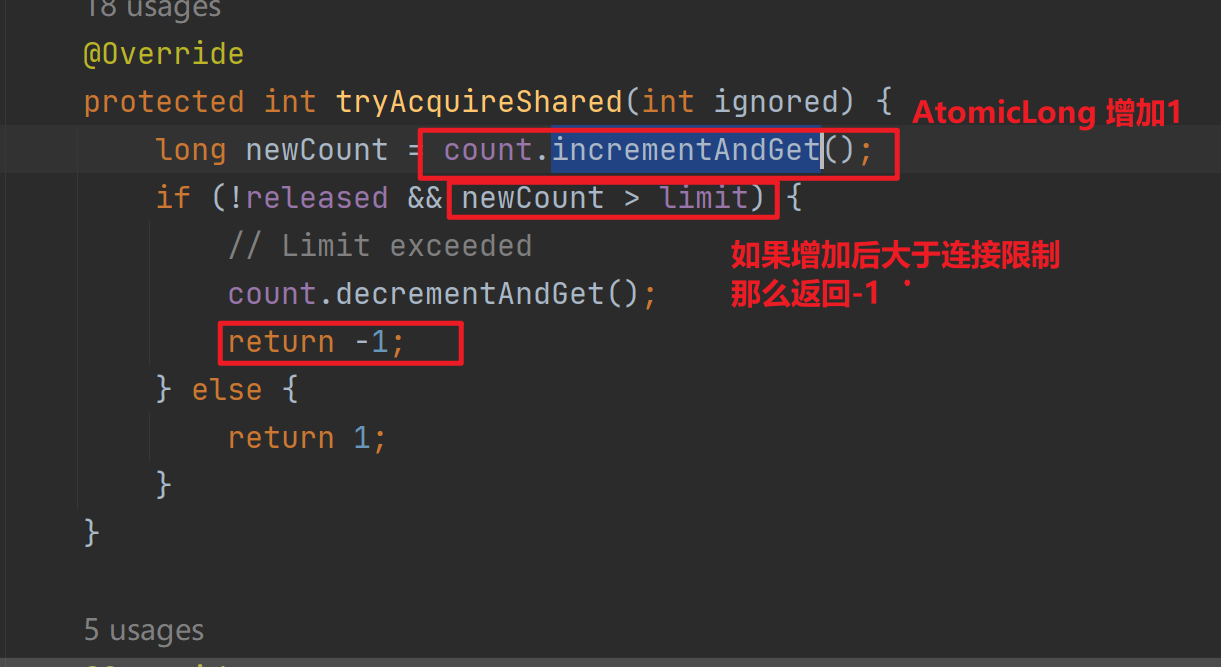

LimitLatch 內部持有一個AbstractQueuedSynchronizer，限制連接數將調用其acquireSharedInterruptibly(1)，然后會調用到AQS的tryAcquireShared，其內部使用AtomicLong來進行連接的計數。

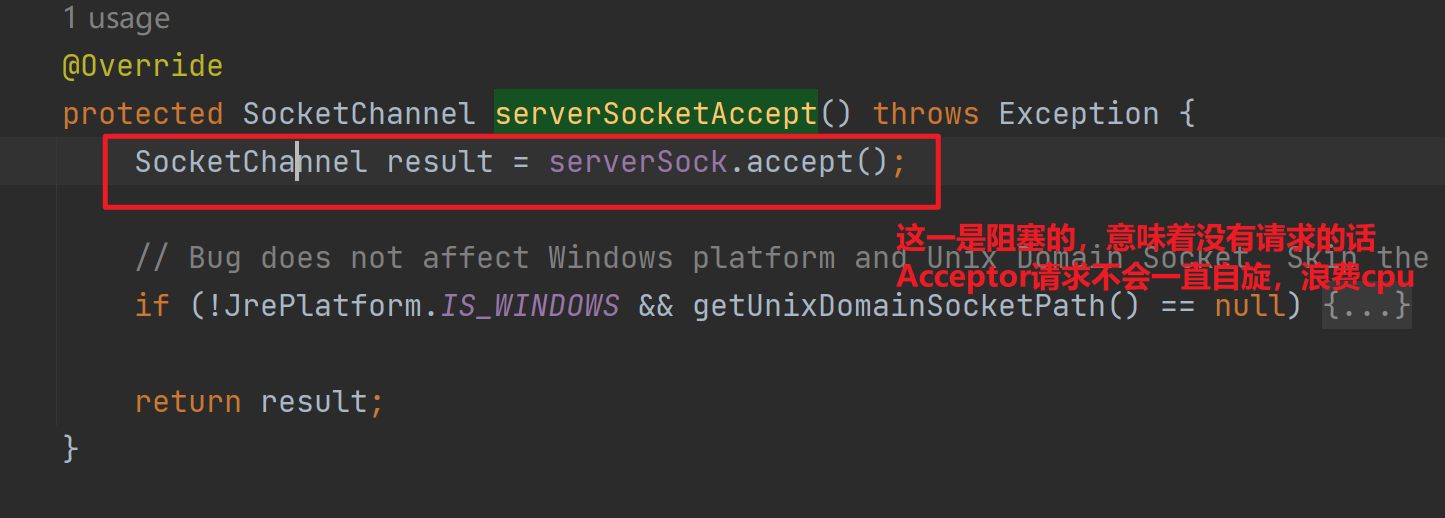

2.NioEndpoint#serverSocketAccept 接收Socket連接

由于NioEndpoint前面調用了ServerSocketChannel#configureBlocking(true)，所以serverSock#accept，在沒有連接上來時，不會立馬返回null，而是阻塞直到連接來到。

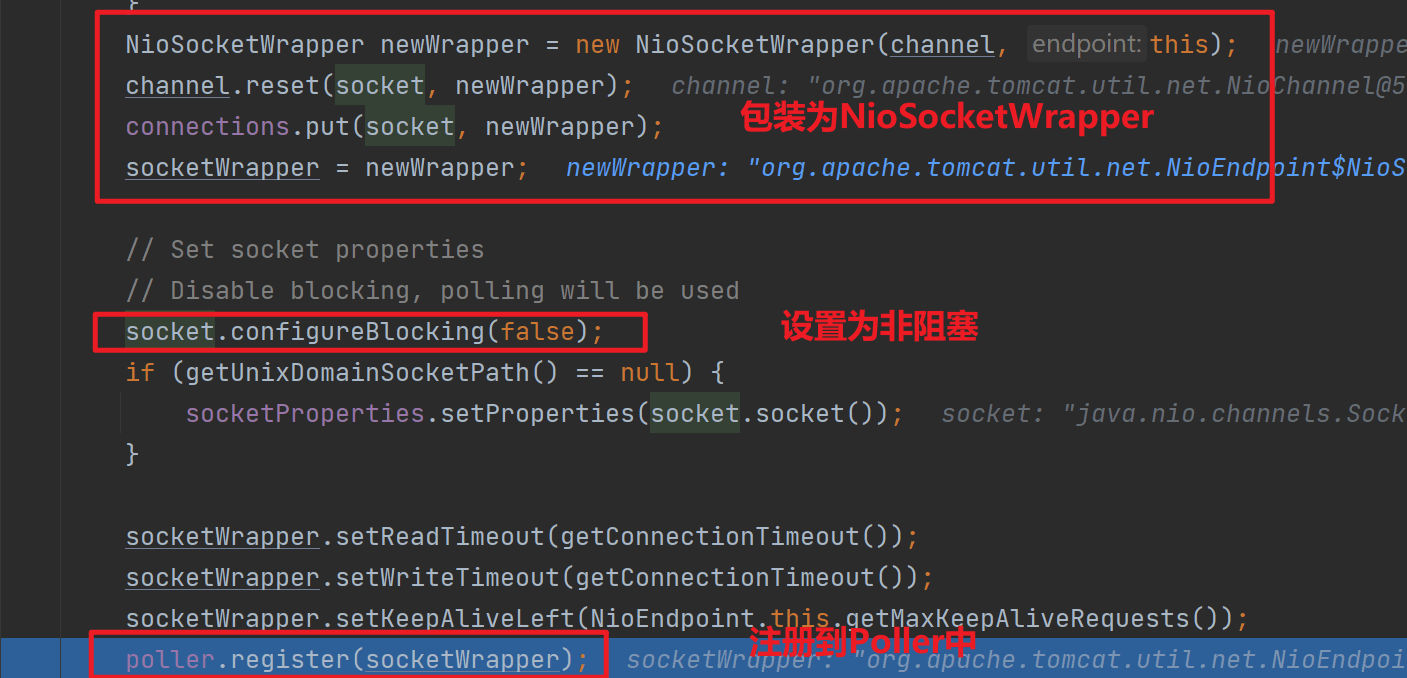

3.NioEndpoint#setSocketOptions將SocketChannel注冊到Poller

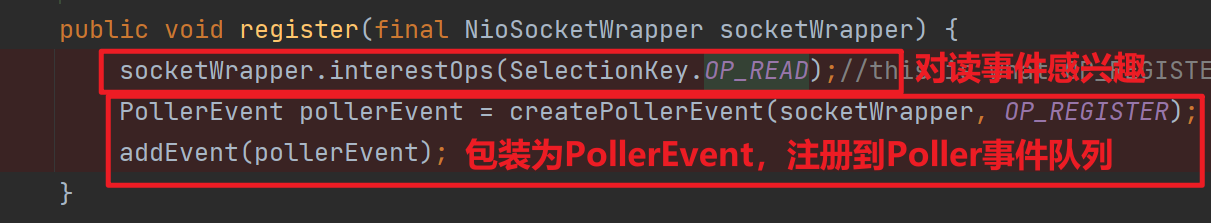

在Acceptor線程接收到SocketChannel后，會調用Poller#register方法進行注冊，Acceptor只負責接受請求，請求后續的處理由Poller線程負責

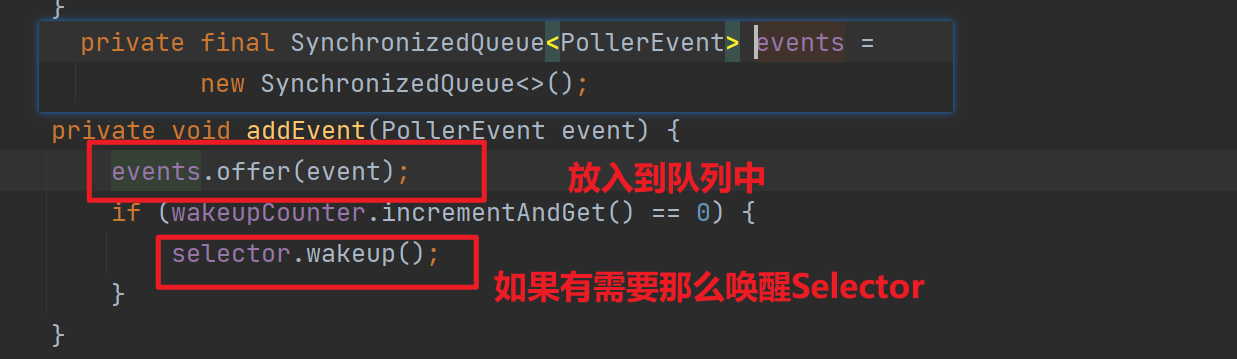

最終請求被包裝為PollerEvent丟到Poller的事件隊列SynchronizedQueue中，SynchronizedQueue使用synchronized保證線程安全。

wakeupCounter 是AtomicLong類型，Acceptor接受到請求，將請求封裝為PollerEvent后會調用wakeupCounter#incrementAndGet方法，進行+1操作

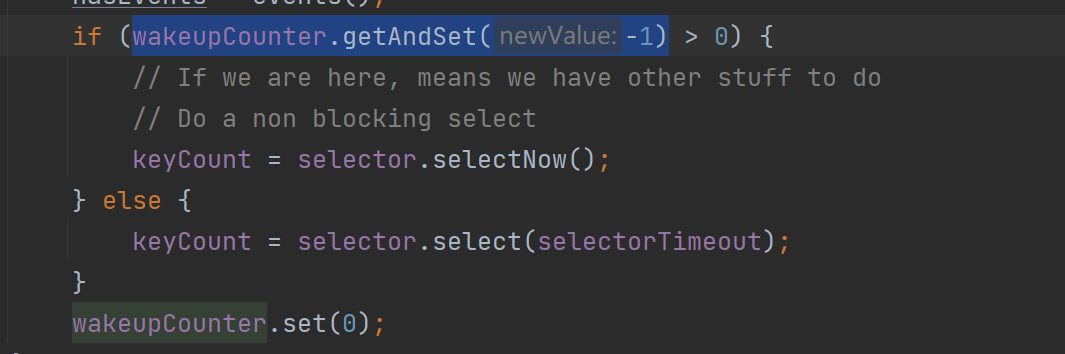

Poller在使用Selector，進行IO多路復用的時候，會進行如下操作

可以看到，如果wakeupCounter大于0,Poller會調用 selector.selectNow()（非阻塞立馬返回），反之調用selector.select(selectorTimeout)(超時并阻塞)。

也就說Acceptor接受到請求越多，wakeupCounter越大，越會讓Poller調用selector.selectNow()減少阻塞，從而讓Poller更快的檢查事件是否就緒，從而讓請求更及時的被處理。

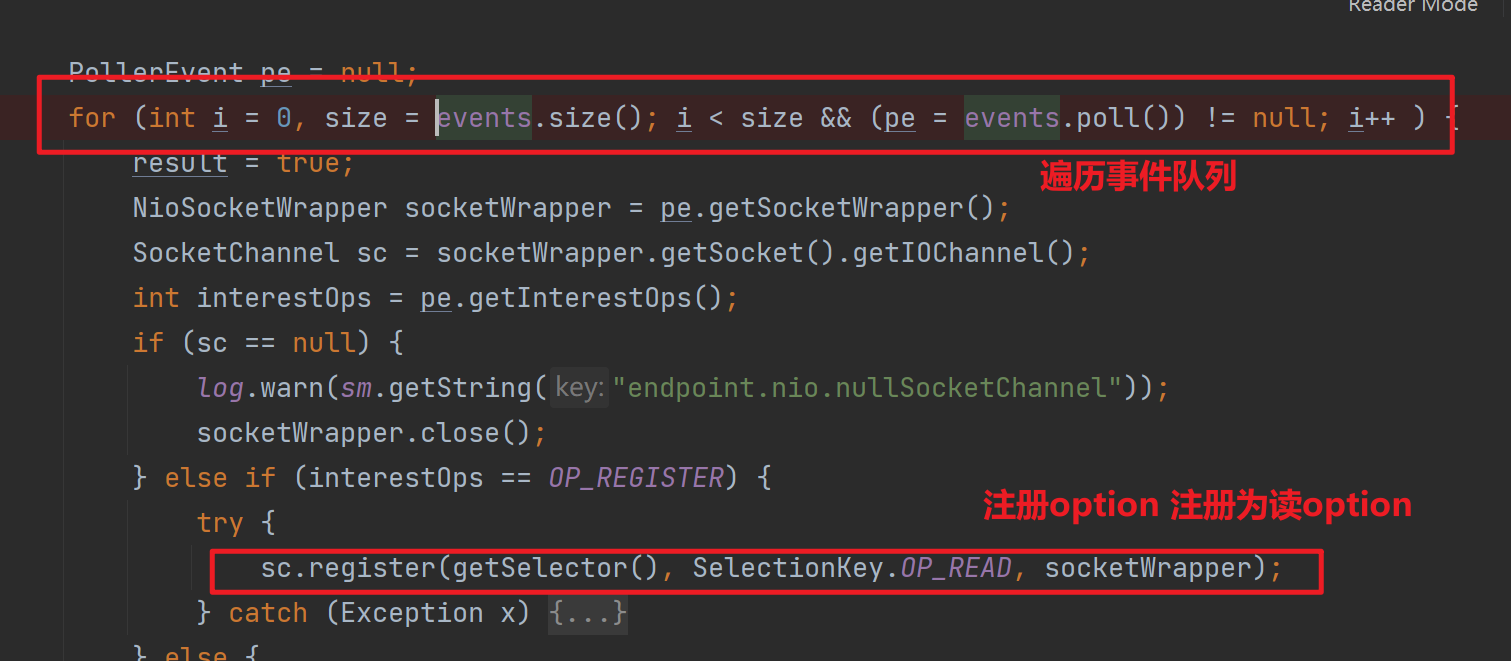

五丶Poller處理事件1.events方法查看事件隊列是否具備事件

上面我們說到Acceptor在建立連接后，將SocketChannel包裝成NioSocketWrapper塞到了Poller的事件隊列中。而Poller線程則會一直輪詢這個隊列進行事件的獲取

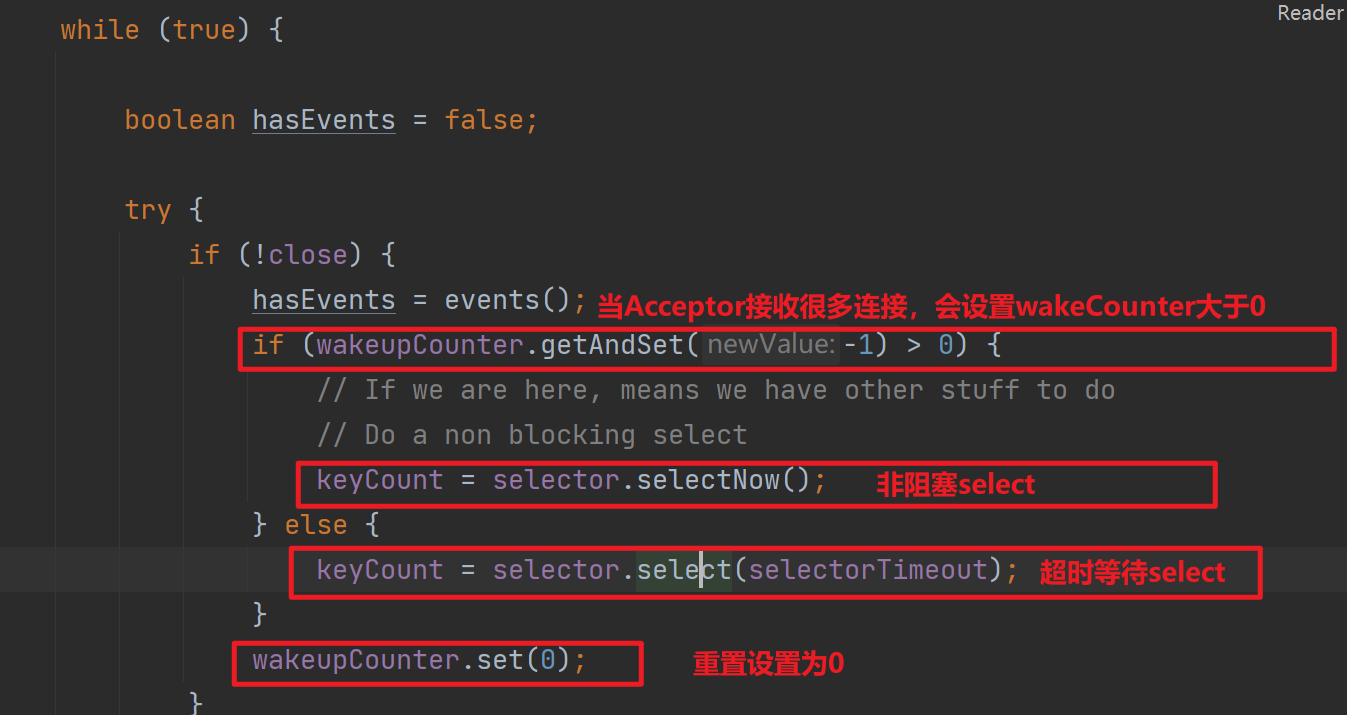

2.Poller 使用Selector進行select

通過Selector獲取獲取當前就緒的IO，keyCount記錄就緒數目。

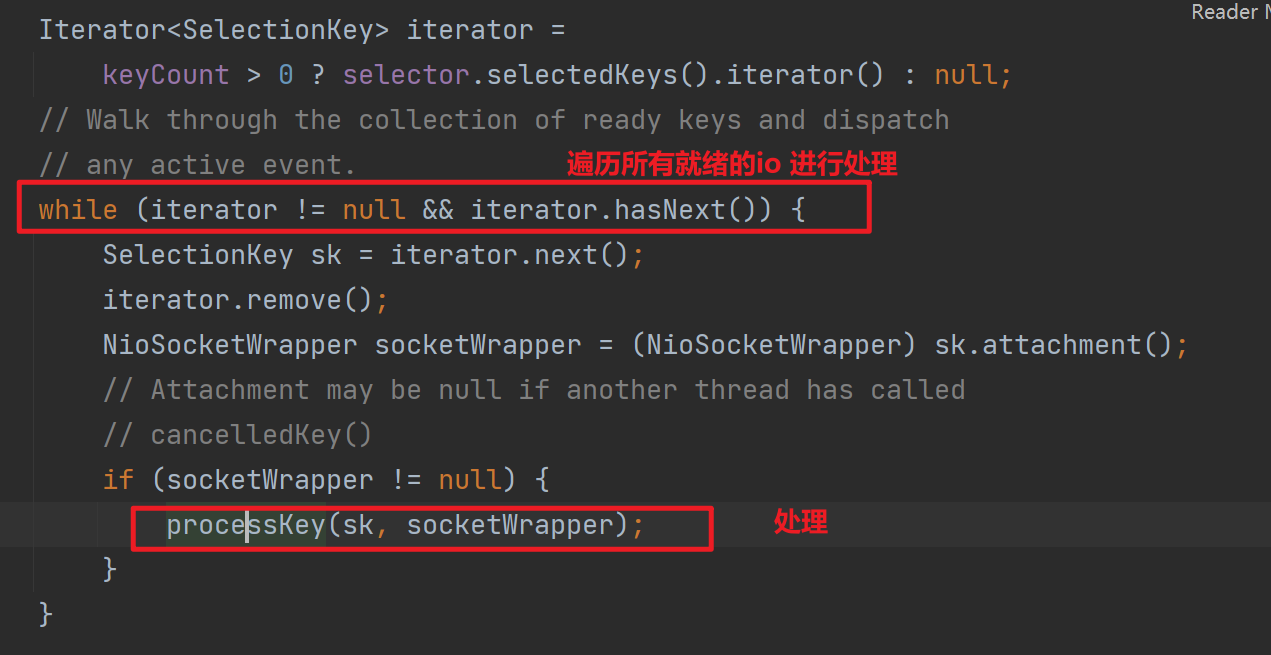

3.Poller 處理就緒IO

processKey會調用到processSocket，最終使用tomcat線程池中的線程進行異步處理

最終會找到Processor進行處理（默認使用緩存的，避免重復new對象，頻繁gc，如果緩存沒有那么使用ProtocolHandler 創建出一個），這里的Processor就是Http11Processor

然后根據事件類型進行不同的處理，如果是讀事件那么會調用Http11Processor#service進行處理，然后會繼續交給CoyoteAdapter調用其service進行處理。

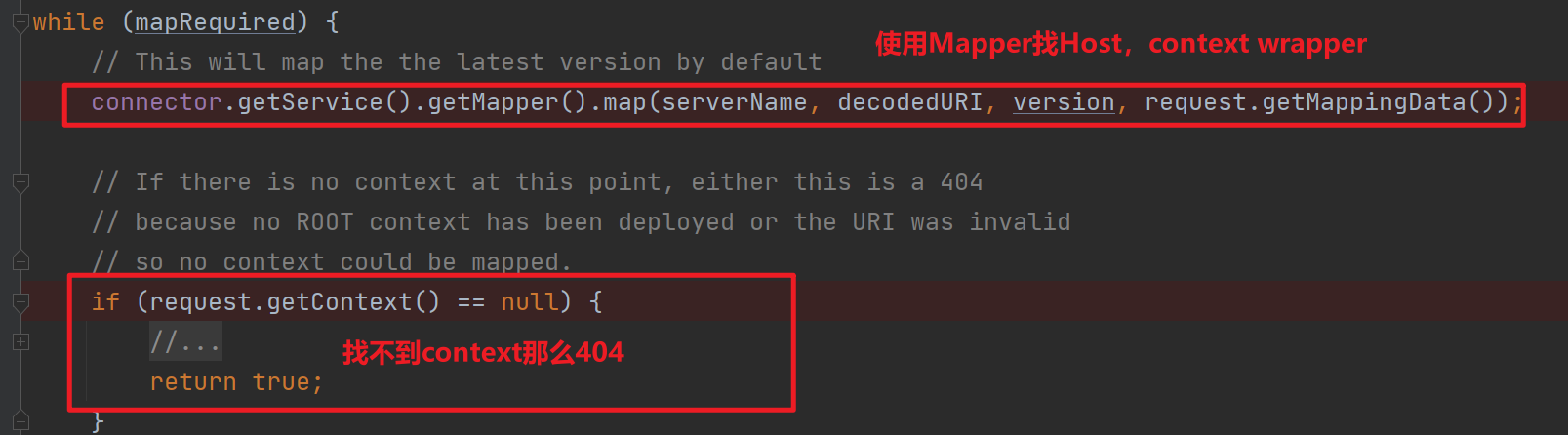

六丶CoyoteAdapter處理請求1.使用Mapper找到請求對應的Host，Context，Wrapper

下圖是的模型，如果使用了SpringMVC，這里的Wrapper會存在DispatchServlet

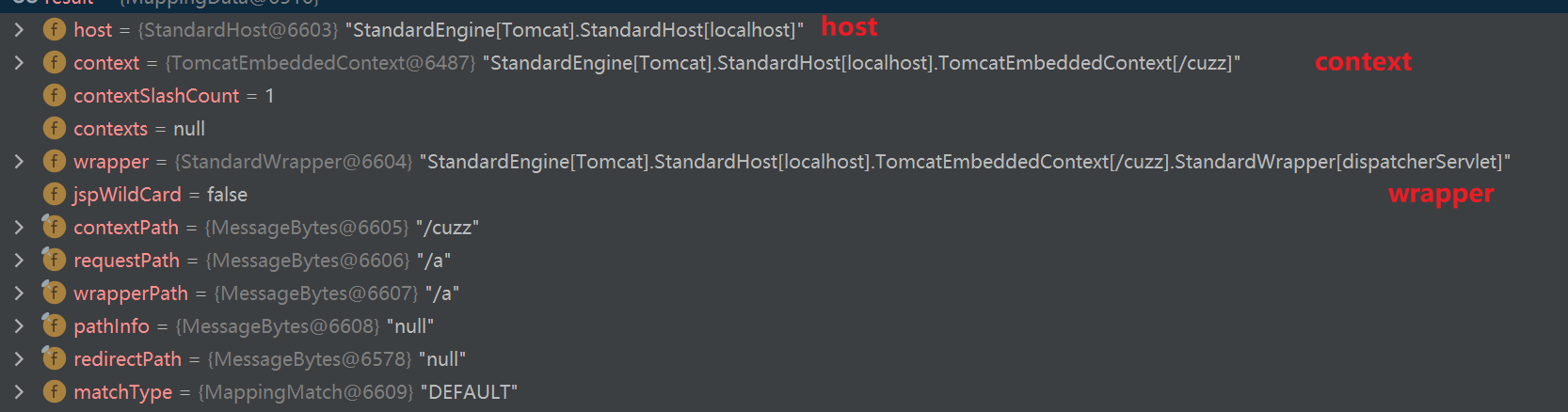

如下是Mapper找到的MappingData

2.Pipeline執行

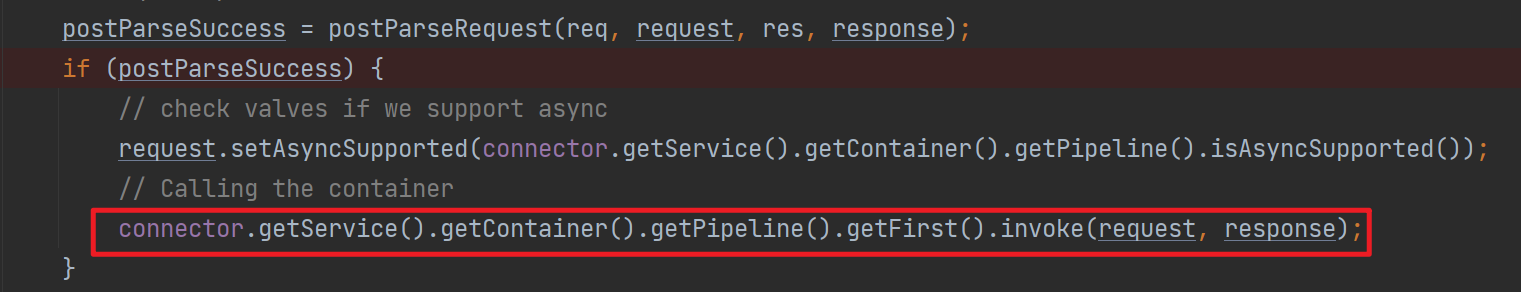

上面說到，Mapper會找到當前請求所屬的host，context和對應的Wrapper，緊接著會進行Pipeline的執行。

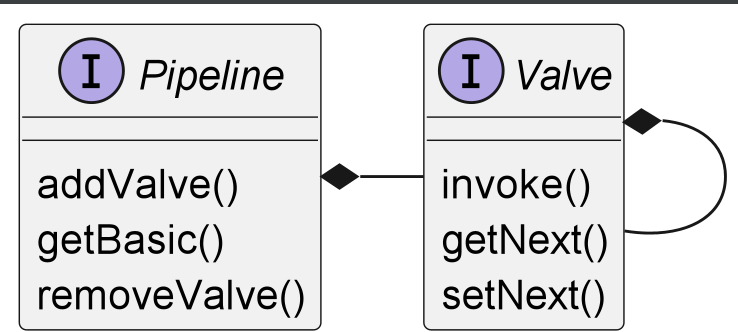

為了增強擴展性，tomcat定義了Pipeline（管道）和Valve（閥），Pipeline使用職責鏈的方式串聯多個Valve——來自客戶端的請求如同流水一樣流淌在管道中，受到每一個閥的作用。

Pipeline中維護了基礎的Valve，始終位于Pipeline末端，通過Pipeline#addValve添加的Valve違約基礎的Valve之前。

在Tomcat中Engine，Host，Context，Wrapper都有對應的Valve實現，同時維護了一個Pipeline，從而讓我們可以對請求的處理進行擴展。

下面是比較重要的Valve

StandardEngineValve ：Engine對應的Valve，負責請求是否通過mapper找到了對應的Host，并觸發Host對應的Valve

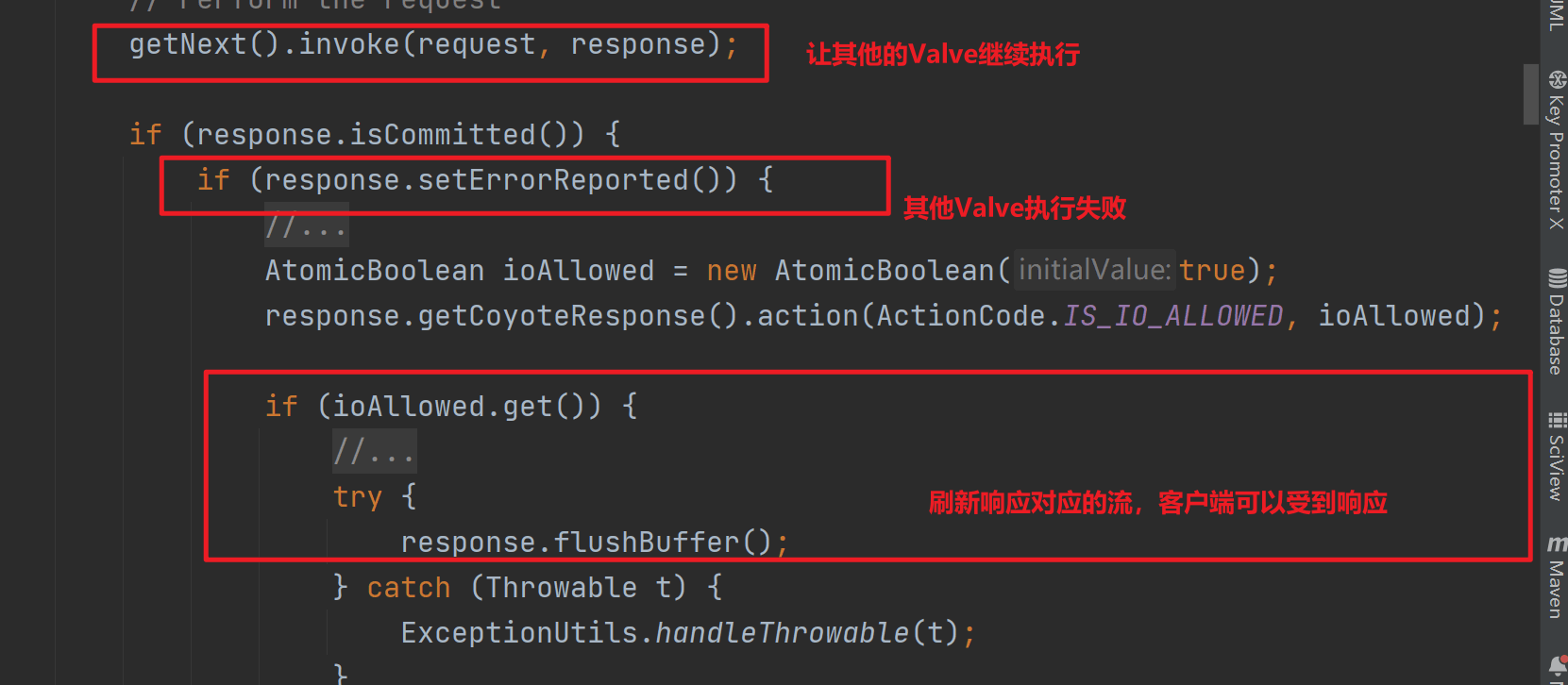

ErrorReportValve： 錯誤報告Valve讓后續的Valve繼續執行，如果執行出現錯誤那么會刷新響應流，讓客戶端收到響應

StandardHostValve：Host對應的Valve，如果請求沒有匹配的context返回404，反之調用Context對應的Valve

StandardContextValve：Context對應的Valve，如果請求路徑以/META-INF/，或者/WEB-INF/開頭，會直接返回404，反之繼續調用Wrapper對應的

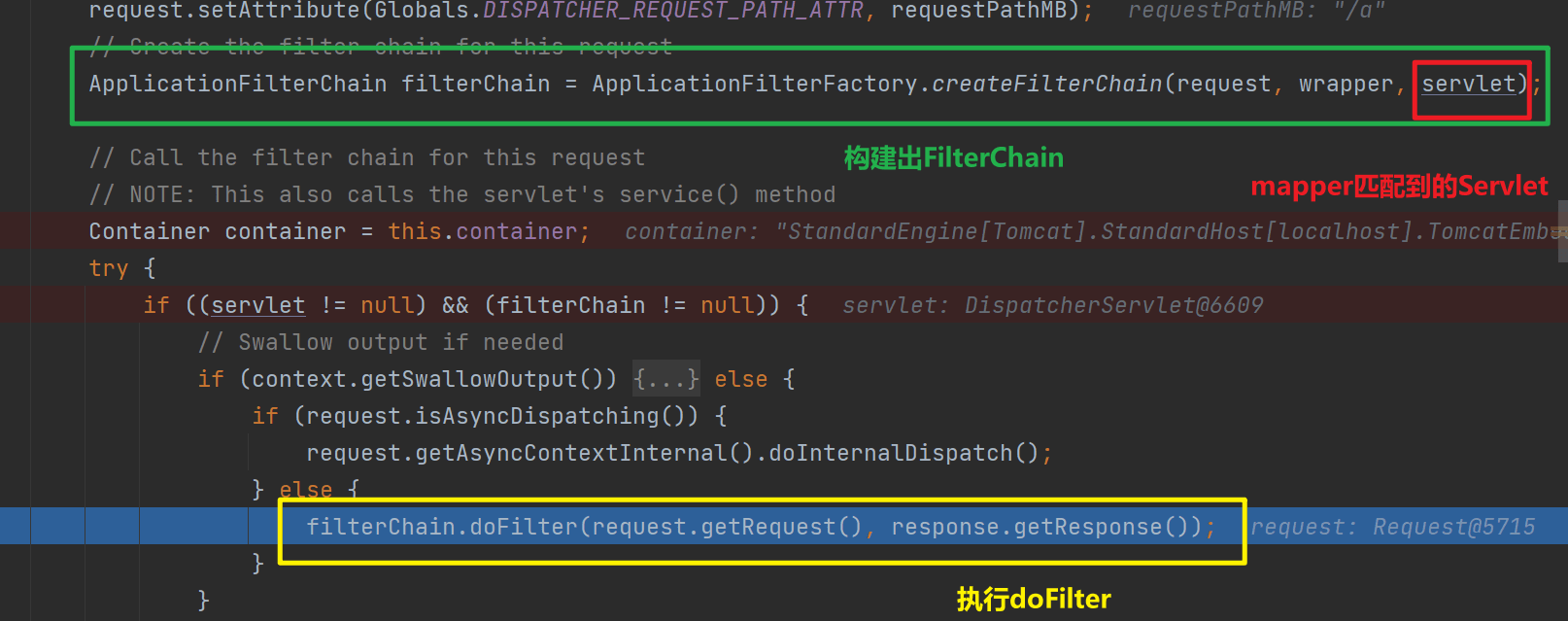

StandardWrapperValve：Wrapper對應的Valve，會負責組裝Servlet和Filter，并執行FilterChain#doFilter方法

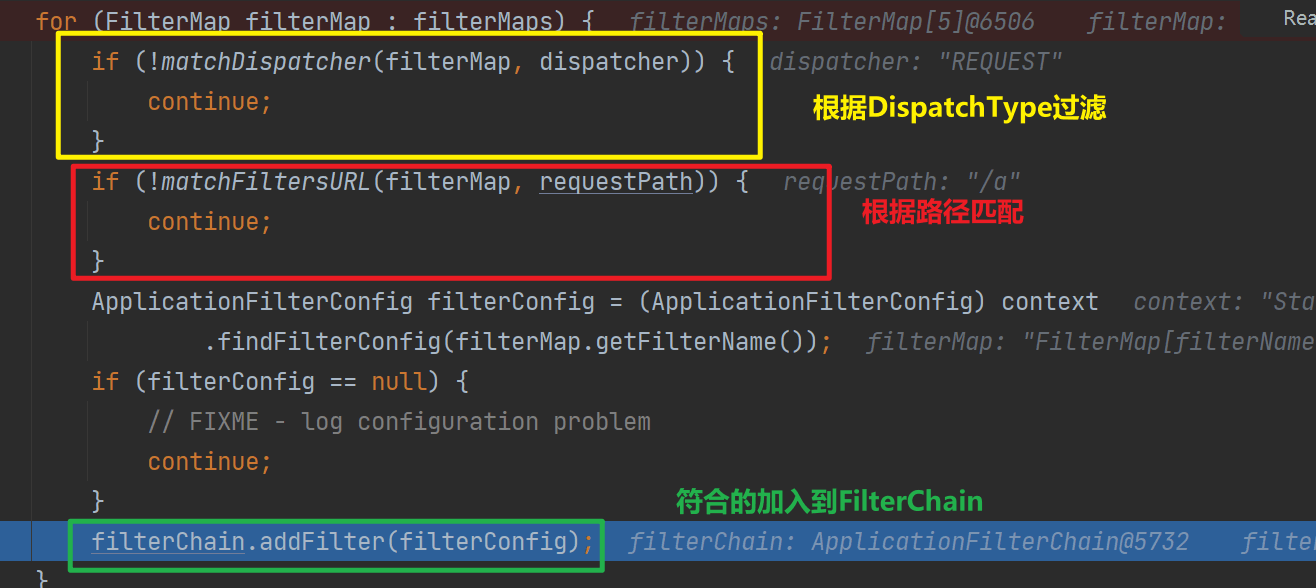

Filter的匹配主要通過DispatchType和Filter設置的路徑，

在SpringBoot項目中可以使用FilterRegistrationBean#setDispatcherTypes,和addUrlPatterns進行指定。

3.FilterChain執行

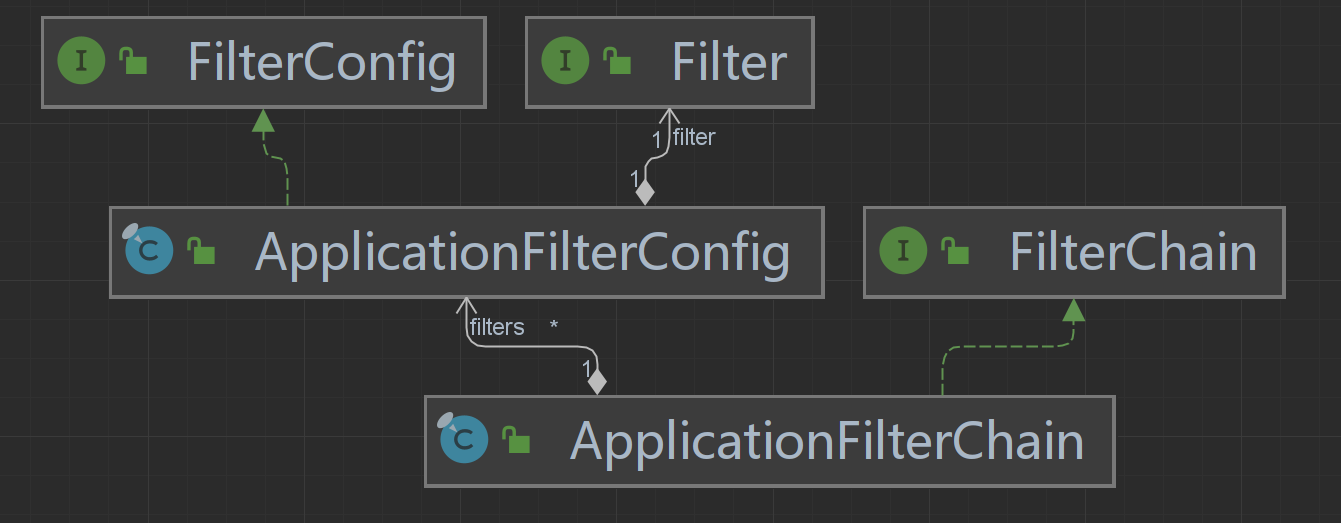

在Tomcat中ApplicationFilterChain實現了Java Servlet規范中的FilterChain。

其中使用ApplicationFilterConfig是對FilterConfig的實現，內部持有一個Filter。

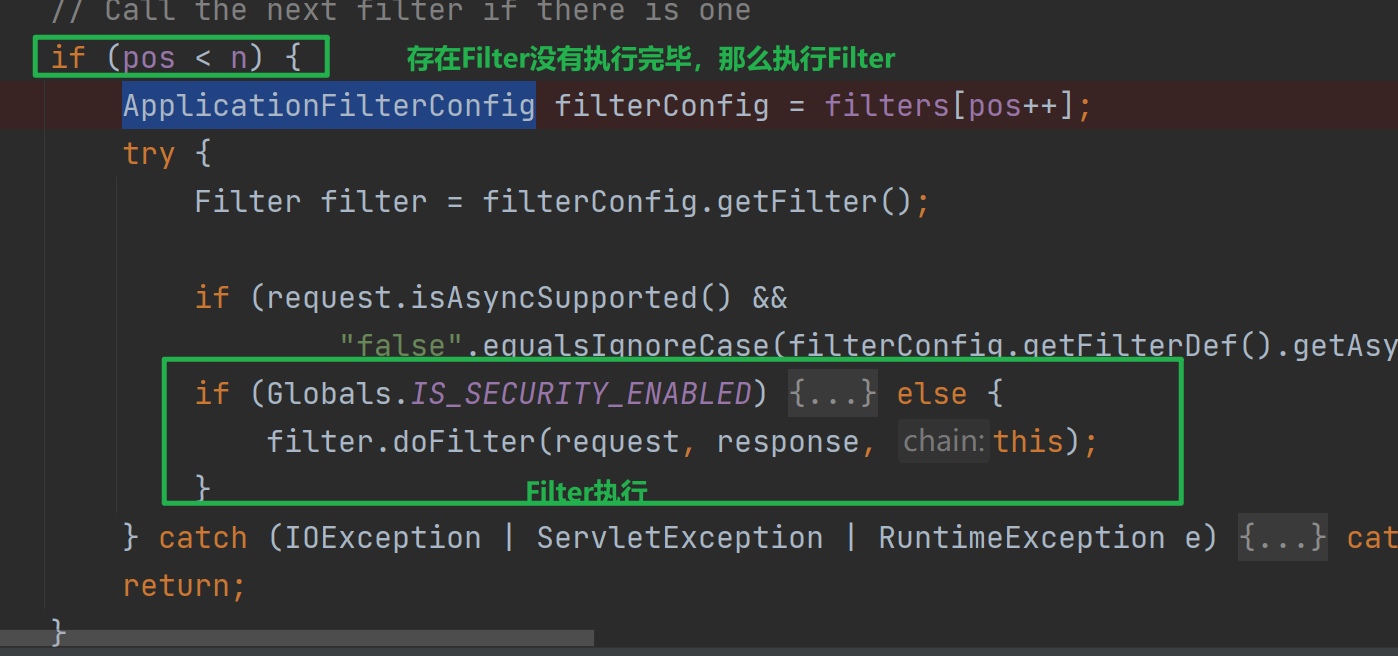

ApplicationFilterChain包含多個ApplicationFilterConfig，使用數組和pos屬性記錄當前執行到第幾個Filter

Filter都執行結束后，將執行Servlet#service方法

在SpringMVC項目中，會調用到DispatcherServlet#service，最終調用到Controller。
