最近看代碼，由于代碼的調用層級深度比較多，層層深入到某處時，已經忘記了身處何處，雖然自己可以使用一些畫圖工具來時序圖，但是，這種情況下，自己畫時序圖很繁瑣，比較浪費時間，上網找了一下IDEA有一個插件可以自動生成時序圖，工具名稱：SequenceDiagram

下載安裝　　

方式1

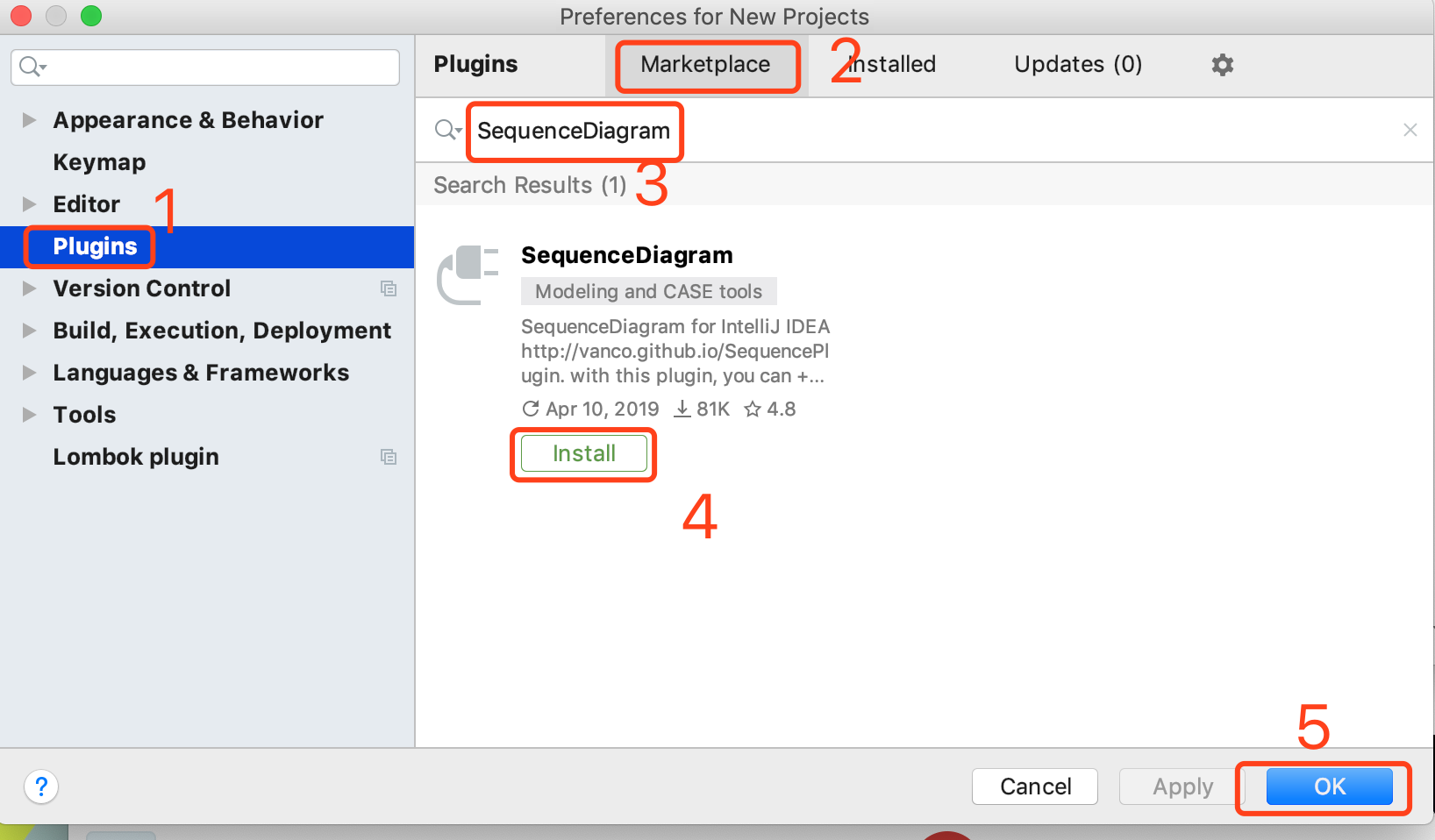

可以在IDEA的Plugins中搜索上面的插件名，就可以安裝插件了，如下圖：

方式2

如果在IDEA的插件搜索中未找到插件，可以從官網上下載，然后在IDEA中選擇“本地安裝”即可，插件的下載地址：https://plugins.jetbrains.com/plugin/8286-sequencediagram/versions。

使用方式

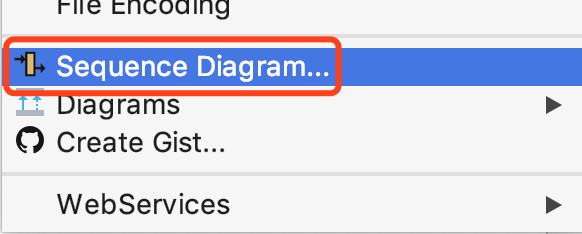

1、選中方法名（注意不要選類名），然后點擊鼠標右鍵（顯示可選項），選擇Sequence Diagram

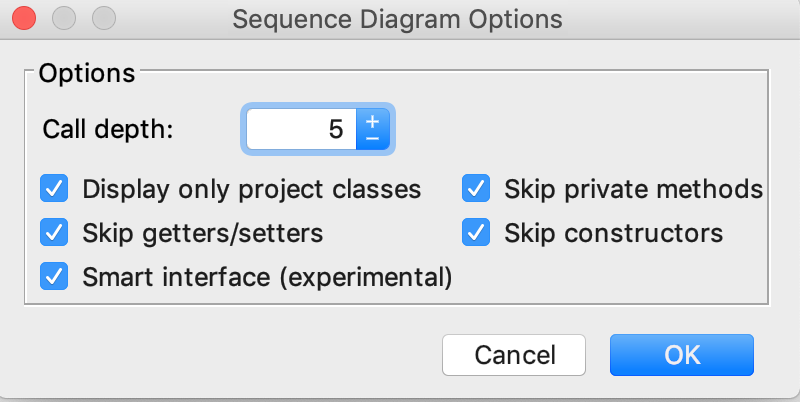

2、根據彈出框，根據自己的情況，設置調用深度，點擊OK就可以生成時序圖了

3、查看生成的時序圖
